切割桥

切割桥

更换导向辊和轴颈辊轮

前提条件：

材料	导向辊和轴颈辊轮（编号参见备件目录）

a): 正常关闭 Windows。

a): 进入危险区时请遵照章节进入危险区域。

a): 将主开关转至 «0»（关），并用个人挂锁将其锁住。

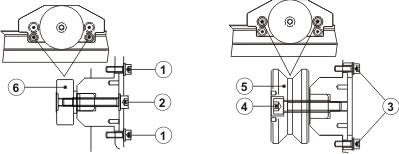

Rollen auswechseln auf der Antreibsseite

在驱动侧更换辊轮

a): 移除轴颈辊轮 (6) 的内六角螺栓 (1) 和 (2)。

b): 移除轴颈辊轮 (1)。

c): 稍微抬起切割桥。

d): 移除导向辊 (5) 的内六角螺栓 (3) 和 (4)。

e): 移除导向辊 (5)。

f): 用清洗汽油清洁所有孔；然后用干燥、干净的压缩空气将其吹净。

g): 装上新的导向辊 (5)。

h): 拧入内六角螺栓 (3) 和 (4) 并拧紧。

i): 小心地放下切割桥。

j): 装入新的轴颈辊轮 (6)。

k): 拧入内六角螺栓 (1) 和 (2) 并拧紧。

调整导向辊和滑轮

前提条件：

工具	专用工具（包含在附件内）
	十字水平尺
	千分表

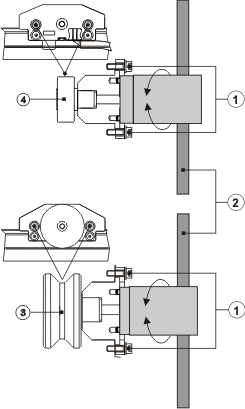

Schneidbrücke - Führungs- und Laufrollen einstellen

切割桥 - 调整导向辊和滑轮

a): 稍微松开内六角螺栓 (1)。

b): 使用专用工具 (2) 转动导向辊 (3) 和滑轮 (4)。

c): 使用十字水平尺检查水平状态，并用千分表检查齿隙。

		提示
	调整导向辊 (3) 和滑轮 (4)，使其水平状态最大偏差 0.15 mm/m。同时，切割桥的齿隙必须被调整至 0.04 mm….0.06 mm（见章节切割桥：设置齿隙）

d): 拧紧内六角螺栓 (1)。

e): 再次检查设置。

➢: 必要时：

a): 重复调整过程。

更换滑轮和轴颈辊轮

前提条件：

材料	滑轮和轴颈辊轮（编号参见备件目录）

		提示
	必须一个接一个地更换辊轮，否则切割桥会倾翻。

Rollen auswechseln auf der Energieseite

在能源侧更换辊轮

a): 移除辊轮 (1) 的内六角螺栓 (5) 和 (6)。

b): 移除辊轮 (1)。

c): 用清洗汽油清洁所有孔；然后用干燥、干净的压缩空气将其吹净。

d): 装上新的辊轮 (1)。

e): 拧入内六角螺栓 (6) 和 (5) 并拧紧。

f): 对辊轮 (2)、(3) 和 (4) 重复此过程。

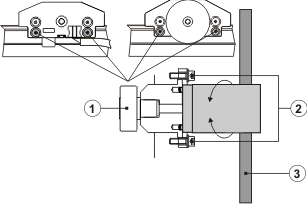

调整轴颈滑轮

Schneidbrücke - Zapfenlaufrollen einstellen

切割桥 - 调整轴颈滑轮

a): 在导向装置上挡住切割桥驱动侧和能源侧的轴颈滑轮。

b): 稍微松开内六角螺栓 (1)。

c): 使用专用工具 (2) 调整轴颈滑轮 (3)；然后将其向后转动约 10 mm。

d): 小心地手动推动切割桥，让其通过整个导向支架。然后用另一只手握紧轴颈滑轮。

		提示
	如果滑轮开始转动，则表明间隙过小。这种情况下，必须重复调整过程。

e): 拧紧内六角螺栓 (1)。

导向装置、齿杆和小齿轮

		提示
	如果必须更换导向装置、齿杆或小齿轮，应仅允许由百超机械股份公司的专业人员执行。

a): 遵照章节离开危险区域中的说明离开危险区域。
