切割桥：设置齿隙
前提条件
夹紧装置
- a)
- 关闭电脑操作系统。
- a)
- 进入危险区时请遵照章节 进入危险区域。
- a)
- 关闭设备主开关；用个人挂锁锁住主开关。

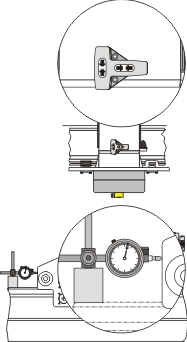

切割桥齿隙 (1)
- a)
- 松开轴颈托轮并通过转动导向装置（偏心轮）将其放到一边。
- b)
- 移除增量式编码器。
- c)
- 取出电机盖板的固定螺栓。
- d)
- 将夹紧装置安插在增量式编码器轴上，并用夹紧螺栓进行固定。
- e)
- 将夹紧装置夹紧在增量式编码器轴上。
- f)
- 将十字水平尺放在切割桥上，用于检查水平状态。
- g)
- 将千分表安装在切割桥的侧挡板上，用于检查齿隙。
驱动侧
驱动侧切割桥齿隙
- a)
- 松开导向辊的四颗螺栓。
- b)
- 装入调整工具并转动导向辊。
- c)
- 同时使用十字水平尺检查水平状态，并用千分表检查齿隙。
- ⇨
- 使用两个导向辊调整切割桥，使其水平位置最大偏差 0.15 mm/m。
- ⇨
- 同时，切割桥的齿隙必须被调整至 0.04 mm…0.06 mm。
- d)
- 用手移动切割桥，同时在千分表上检查齿隙。
- e)
- 拧紧所有螺栓。
- f)
- 再次检查设置。
能源侧
能源侧切割桥齿隙
- a)
- 在能源侧重复在驱动侧介绍过的调整过程。
- b)
- 检查调整情况，必要时重新调整。
- c)
- 将轴颈托轮安装在导向装置上，确保仍能手动对其进行转动。
- d)
- 均匀地将夹紧螺栓 (1) 拧紧到 65 Nm。
- e)
- 安装增量式编码器。
- f)
- 根据本章中的说明设置增量式编码器。
- g)
- 移除所有工具和检测设备。
- a)
- 遵照章节 离开危险区域 中的说明离开危险区域。
- a)
- 打开设备的主开关。
