切割－折断机
皮带传送，清洁并润滑齿杆和导轨
Schneidmaschine:Reinigen und Schmieren
- a)

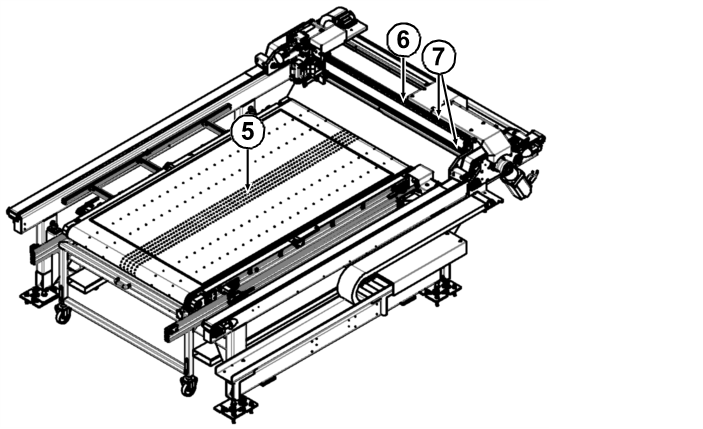

- 检查皮带传动 (5)、齿杆 (6) 和导轨 (7) 是否有污垢、旧油脂残留物和玻璃碎片。
- b)
- 清洁皮带传动、齿杆和导轨上的污垢、旧油脂残留物和玻璃碎片。
- c)
- 润滑齿杆和导轨。
切削油油箱：补充切削油
Schneidöl-Behälter
- a)
- 通过指示器检查切削油油箱 (8) 中的切削油量。
最低量：高过指示器下边缘 2 cm
最高量：在指示器上边缘 之下1 cm 距离
- ➢
- 必要时补足切削油油箱中的切削油量，步骤如下：
补足切削油
- a)
- 关闭球阀 (1)。
- ⇨
- 给油罐排气。
- b)
- 拧开螺丝 (2)。
- c)
- 灌入切削油：
通过指示器 (3) 检查填充量。最多可灌入 4 升。
- d)
- 拧上螺丝 (2) 并将它扭紧。
- e)
- 打开球阀 (1)。
- f)
- 确保已设定切削油的所需输送压力为 (0.5 … 0.7 bar)。
切削油：流量设置
- a)
- 检查玻璃板上切口 (9) 的切割油。
在节流阀上设置切割玻璃时切削油的流量。节流阀位于工具滑车上。
- ➢
- 当玻璃板切口处的切割油过少或过多时设置切割油流量的步骤如下：
流量设置
- a)
- 拧开滚花螺母 (1)。
- b)
- 顺时针旋转调整旋钮 (2) 到底。
- c)
- 逆时针旋转调整旋钮 (2) 两至四转。
- d)
- 将滚花螺母 (1) 扭紧。
切削油油箱：更换切削油
- a)
- 检查切削油油箱内的油位。
- ➢
- 如果切削油油箱空了，
- a)
- 应将它填满。
- ➢
- 如果必须更换切割油：
更换切削油
- a)
- 关闭球阀。
- ⇨
- 罐被排气。
- b)
- 拧开螺丝 (2)。
- c)
- 将收集器 (3) 放在排油下面。
- d)
- 扭开螺丝 (4)。
- ⇨
- 切削油流出。
- e)
- 扭上螺丝 (4) 并将它扭紧。
- f)
- 灌入切削油：
通过指示器 (3) 检查填充量。最多可灌入 4 升。
- g)
- 拧上螺丝 (2) 并将它扭紧。
- h)
- 打开球阀。
