更换导向辊

前提条件：

材料	导向辊（编号参见备件目录）
工具	起重机
	专用工具（包含在附件内）
	带内六角的角度螺丝刀

a): 正常关闭 Windows。

a): 进入危险区时请遵照章节进入危险区域。

a): 将主开关转至 «0»（关），并用个人挂锁将其锁住。

➢: 位于切割桥的能源控制侧：

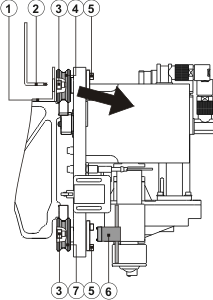

Werkzeugwagen - Führungsrollen wechseln

工具滑车 - 更换导向辊

a): 将中心安装的导向辊 (4) 从工具滑车上推至盖板 (1) 的开口前。

b): 在该位置上使用起重机减轻工具滑车的载荷。

c): 松开偏心安装的导向辊 (7) 的内六角螺栓 (5)。

d): 将专用工具 (6) 插入偏心衬套的孔中并打开偏心轮。

e): 通过盖板的开口拧出中心安装的导向辊的内六角螺栓 (3)；为此需使用带内六角的角度螺丝刀 (2)。

f): 向外倾斜工具滑车。

g): 拧出中心安装的导向辊 (4) 的内六角螺栓 (5)。

h): 移除中心安装的导向辊 (4)。

i): 用清洗汽油清洁所有孔；然后用干燥、干净的压缩空气将其吹净。

j): 小心地向下放工具滑车。

k): 拧出偏心安装的导向辊 (7) 的内六角螺栓 (3) 和 (5)。

l): 移除偏心安装的导向辊 (7)。

m): 用清洗汽油清洁所有孔；然后用干燥、干净的压缩空气将其吹净。

注意

组件安装不正确导致机器损伤。

安装时，弄混中心轴套和偏心轴套将导致机器损伤。

a): 安装时应注意，上部辊轮为中心式，下部辊轮为偏心式。

n): 装上新的偏心安装导向辊 (7)。

o): 拧入内六角螺栓 (5) 和 (3) 并拧紧。

注意

组件安装不正确导致机器损伤。

耦合小齿轮和齿杆时如果出现定位错误，将导致这些组件损坏。

a): 耦合小齿轮和齿杆时注意齿轮位置。

⇨: 轮齿必须完全相互啮合。

a): 抬起工具滑车并小心地将其放在下部导向杆上。

b): 将工具滑车调整至与拆卸时相同的倾斜位置。

c): 装上新的中心安装导向辊 (4)。

d): 拧入内六角螺栓 (5) 并拧紧。

e): 将工具滑车调至竖直。

f): 通过盖板的开口装上中心安装的导向辊的内六角螺栓 (3) 并拧紧；为此需使用带内六角的角度螺丝刀 (2)。

调整导向辊

前提条件：

工具	专用工具（包含在附件内）

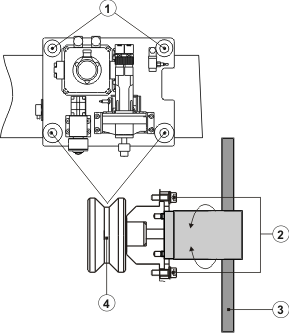

Werkzeugwagen - Führungsrollen einstellen

工具滑车 - 调整导向辊

a): 拧紧上部导向辊 (1)。

b): 将下部导向辊 (4) 放在棱形导向装置上。

c): 稍微松开内六角螺栓 (2)。

d): 将专用工具 (3) 插入偏心衬套的孔中并转动，直至导向辊靠在导向杆上。

		提示
	以下情况表明已正确调整间隙： a) 双手握住工具滑车下方，切割桥无法将其拉走（无间隙）； b) 单手握住工具滑车，另一只手还可以转动导向辊。

e): 拧紧内六角螺栓 (2)。

a): 遵照章节离开危险区域中的说明离开危险区域。
