切割－折断机：刷洗单元

切割－折断机：刷洗单元

a): 进入危险区时请遵照章节进入危险区域。

清洁刷洗单元

Bürsteneinheit absenken

降下刷洗单元

a): 松开锁紧螺母 (5)。

b): 松开带内六角的圆柱头螺栓 (6)。

c): 转动调节螺栓 (4)，直至刷洗单元落在支撑件 (7) 上。

d): 倾斜刷洗单元，使其位置能够保证很好地从外部进行操作。

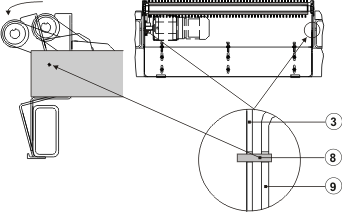

Bürsteneinheit in der Arbeitsposition fixieren

将刷洗单元固定在工作位置上

e): 使用销钉 (8) 固定机器框架的孔 (9) 刷洗单元的孔 (3)。

Bürstenwelle ausfahren

伸出刷轴

f): 移除轴承座 (12) 上的沉头螺栓 (11)。

g): 移除轴承座 (12)。

h): 让刷轴 (10) 伸出。

i): 使用高压蒸汽设备清洁刷洗单元。

拆卸刷体

注意

腐蚀造成损伤。

清洁刷体可能导致在金属部件上形成腐蚀点。

a): 拆卸刷体并用压缩空气干燥所有部件。

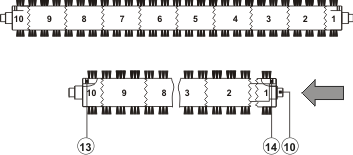

Bürstenkörper markieren

标记刷体

a): 标记刷体 (1, 2, …)

b): 在外部段处移除螺纹销 (14)。

c): 通过轴 (10) 将外部段伸出。

d): 在末段处移除螺纹销 (13)。

e): 伸出末段。

f): 用压缩空气干燥这十个刷体。

g): 使用常规清洁剂清洁轴 (10)；然后对轴 (10) 进行干燥。

安装刷体

a): 按照拆卸的顺序安装这十个分段。

		提示
	各段之间必须通过锯齿系统相互啮合。

b): 在安装时注意刷体的输送方向：必须向外输送污染颗粒。

Gereinigte Büstensegmente montieren

安装已清洁的刷体段

c): 将末段（编号十）穿入轴 (10)，直至轴的最大直径处。

d): 拧入螺纹销 (13)。

e): 穿入剩余的分段（二至九）。

f): 将外部段放在最后一个分段上。

g): 拧入螺纹销 (14)。

安装刷轴

Bürstenwelle montieren

安装刷轴

a): 小心地将刷洗单元 (3) 的刷轴 (10) 塞入轴承座 (19)。

b): 装上轴承座 (12)。

c): 装上沉头螺栓 (11) 并拧紧。

d): 将销钉 (8) 从孔中取出。

e): 架起刷洗单元。

调整接触压力

		提示
	刷洗单元的接触压力不能过大。否则会增加不必要的摩擦阻力、提高传送带驱动装置的能耗以及加剧刷毛的磨损

Andruckskraft nachstellen

调整接触压力

a): 松开锁紧螺母 (5)。

b): 松开带内六角的圆柱头螺栓 (6)。

c): 使用调节螺栓 (4) 抬升刷洗单元，直至刷毛 (2) 仅对传送带 (1) 施加很轻的压力。

d): 测量调节螺栓的距离 «X»。

		提示
	各个调节螺栓上的距离 «X» 都必须相等。否则刷洗单元和传送带将不是相互平行运行。

e): 拧紧锁紧螺母 (5)。

f): 拧紧带内六角的圆柱头螺栓 (6)。

a): 遵照章节离开危险区域中的说明离开危险区域。

		提示
	当刷毛的高度小于 4 mm 时，将无法保证清洁能力。

➢: 当刷毛的高度小于 4 mm 时，

a): 更换刷体段（步骤见章节
