使用说明
操作准备生产调整过程参数切割力和刀轮角度

切割力和刀轮角度


提示
如果切口是自己打开的，复杂玻璃轮廓会更容易折断（对侧车窗玻璃的内径来说很重要）。


玻璃厚度 [mm]
2
3
4
5
6
8
刀轮角度 [°]
145
150
155
158
160
160
切削基本力 [N]
65
90
100
120
150
200
切削基本力范围 [N]
60…80
75…110
85…130
100…160
130…180
180…230
切削速度 V1 [m/min]
20
20
20
20
20
20
切削速度 V2 [m/min]
40
40
40
40
40
40
切削力度 V0 [N]
15
25
30
35
40
50
切削力度 V1 [N]
15
25
30
35
40
50
切削力度 V2 [N]
0
0
0
0
0
0
切削速度 [m/min]
150
150
150
150
150
150
刀轮直径 [mm]
5.6
5.6
5.6
5.6
5.6
5.6
百超材料编号
B-3780062
B-3780064
B-3780066
产品 1005‘3561
B-3780068
B-3780068
折断基本力 [N]
30…60
35…70
40…80
50…100
60…120
100…150
 Schneidkräfte und Schneidwinkel (2)_12

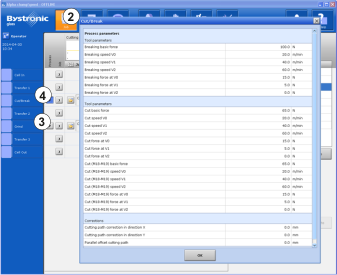

切割力和刀轮角度 (2)
a)
触摸菜单 «任务» (2)。
b)
在 «切割/掰边» 中触摸 [P] (3)，或者在 «切割» 中触摸 [P] (4)。
c)
按照菜单 «帮助» 中的表格数据，设置各自的切削力参数值。
问题帮助
问题
原因/解决方案
已切割的部位不是自己打开的（折断前）
▪
增大 «切削基本力»（见表格）
切割后可沿切割部位检测出玻璃碎片
刀轮太尖了。
▪
升高刀轮角度（参见表格建议）
▪
增大切削油量
▪
不要使用蒸发性切削油
折断后，折断面呈波浪形
▪
使用具有更尖锐角度的刀轮
▪
减小 «切削基本力»
切割线开端处的切割点不折断
▪
将 «切削力度 V0» 和 «-V1» 相对于 «切削基本力» 提高约 25 %
切割线末端处的切割点不折断
▪
将 «切削力度 V1» 相对于 «切削基本力» 提高约 15% 至 25 %
沿半径的切割点不折断
建议
a)
将 «折断基本力» 调低至已切割部位刚好能够折断。
b)
如果不能折断，应首先按照表格对切割参数进行调整。
