中转站：吸盘滑车
前提条件：
在平板电脑上
- a)
- 按顺序触摸以下按键：
- ▪
- [手动] 菜单
- ▪
- 【输送器 X]
- ▪
- [停靠位置]
- a)
- 触摸按键 [停靠位置]。
- ⇨
- 吸盘滑车运行至停靠位置。
- a)
- 进入危险区时请遵照章节 进入危险区域。
检查齿隙
TRA_SC_V01_04_06
- a)

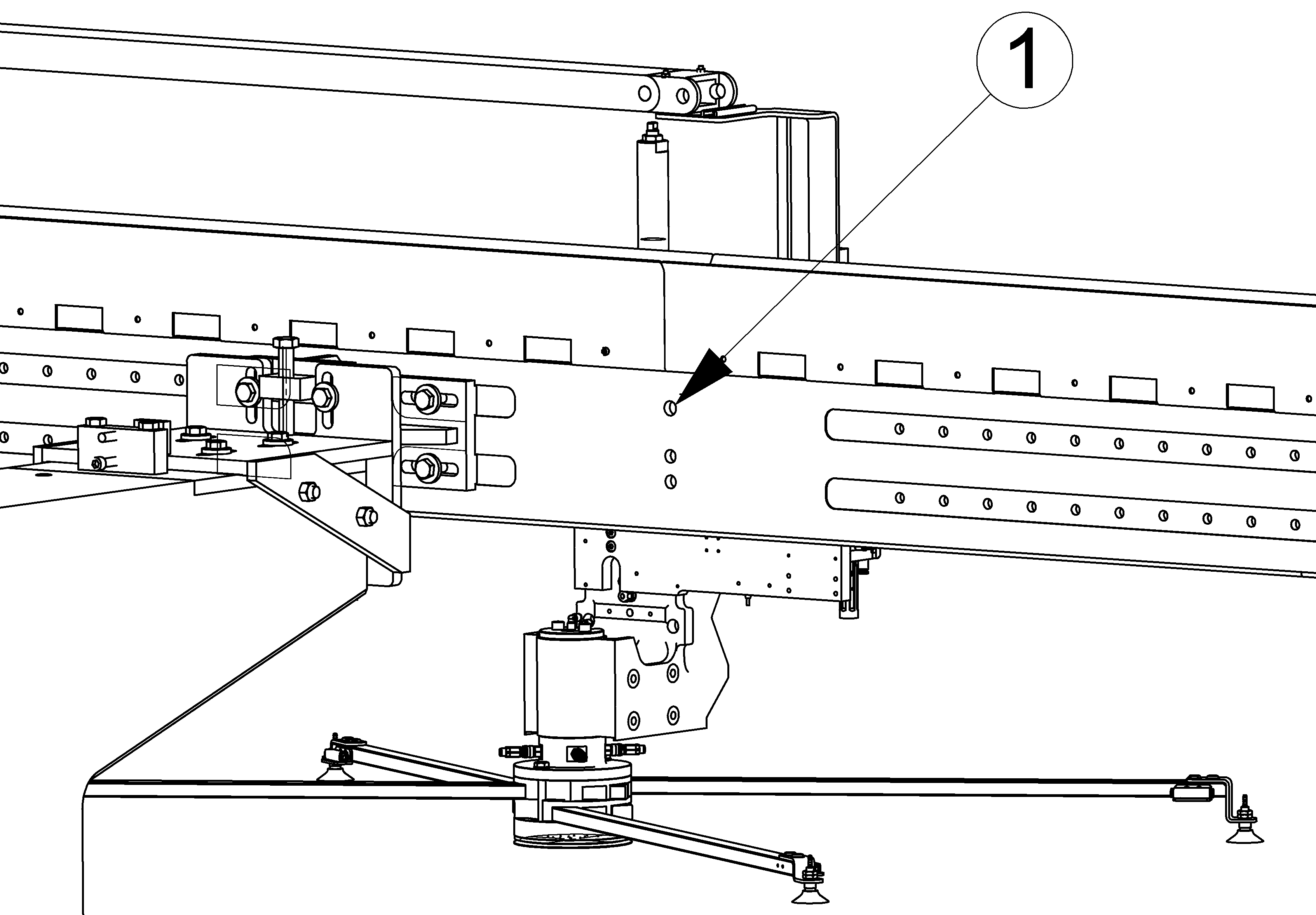

- 手动将切割滑车移动至支架的孔 (1) 上。
- ⇨
- 小齿轮轴的中心必须在孔的中心上。
- b)
- 将螺栓穿过孔拧入小齿轮轴的螺纹中。
TRA_SC_V01_04_04
- c)
- 固定千分表 (2)。
- d)
- 将千分表的测头放在吸盘滑车 (3) 的挡板上。
- e)
- 将千分表调至 «0»。
- f)
- 上下移动螺栓并读取间隙值。
- ➢
- 当读取值 > 0.02 mm 时：
- a)
- 调整齿隙。
- b)
- 用汽油和刷子清洁齿杆和小齿轮轴。
设置齿隙
TRA_SC_V01_04_05
- a)
- 松开螺栓 (4) 和螺母 (6)。
- b)
- 顺时针转动调节螺栓 (5) 直至间隙合适。
- c)
- 将千分表调至 «0»。
- d)
- 向上/向下移动螺栓。
- e)
- 在千分表上读取间隙值。
- ➢
- 当读取值 > 0.02 mm 时：
- a)
- 重复调整过程。
- ➢
- 当读取值 < 0.02 mm 时：
- a)
- 拧紧螺栓 (4)；
- b)
- 用螺母 (6) 固定调节螺栓 (5)；
检查齿隙
- a)
- 将千分表调至 «0»。
- b)
- 向上/向下移动螺栓。
- c)
- 在千分表上读取间隙值。
- ➢
- 当读取值 > 0.02 mm 时：
- a)
- 重复调整过程。
- ➢
- 当读取值 < 0.02 mm 时：
- a)
- 将螺栓从小齿轮轴的螺纹中取出；
- b)
- 移除千分表；
- c)
- 用防腐剂润滑齿杆和小齿轮轴。
- a)
- 遵照章节 离开危险区域 中的说明离开危险区域。
