调整磨削主轴的零点（有调整规）
前提条件：
参考轴
- ➢
- 按顺序触摸以下按键：
- a)
- [手动] 菜单；
- b)
- [磨边]；
- c)
- [位置] 选项卡；
- d)
- [参考]。
- ⇨
- 信息栏中出现警告 «注意：驱动装置启动»
- e)
- [继续]。
- ⇨
- 打磨机对所有的轴进行参考。
- ⇨
- Z 轴向上运行至机械末端止挡位置。
- a)
- 进入危险区时请遵照章节 进入危险区域。
将带有调整规的滑块移动至测量位置 «230 mm»
- ➢
- 按顺序触摸以下按键：
- a)
- [手动] 菜单；
- b)
- [磨边]；
- c)
- [位置] 选项卡。
- d)
- 在 «Y 轴» 中输入值 «230»。
- e)
- 触摸 [定位] 按键。
- ⇨
- 信息栏中出现警告 «注意：驱动装置启动»。
- f)
- 触摸 [继续] 按键。
- ⇨
- 将带有调整规的滑块移动至测量位置。
测量磨削主轴的零点。
- ➢
- 如果千分表的指针未停在 «0» 上：
- a)
- 修正磨削主轴的零点。

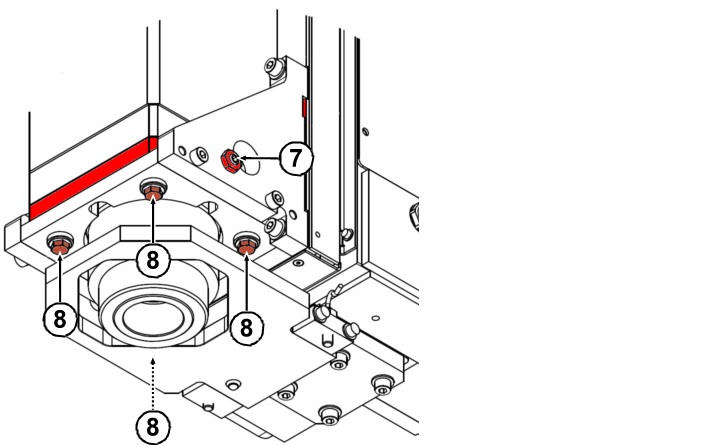

修正磨削主轴的零点
修正磨削主轴的零点
- a)
- 松开四颗螺栓 (8)。
- b)
- 转动调整螺栓 (7)。
- c)
- 按照读取值的一半移动磨削主轴。
- d)
- 拧紧四颗螺栓 (8)。
- a)
- 重复 «测量磨削主轴的零点» 过程。
GMP_WAIN_V01_05_013
- ➢
- 必要时：
- a)
- 重复 «修正磨削主轴的零点» 过程，直至吸板轴与磨削主轴的轴线位于一条直线上。
