安装辅助吸盘
调整辅助吸盘配置
- ➢
- 如果激活的任务需要辅助吸盘，
- a)
- 在每个输送器上安装一个辅助吸盘并根据相应的玻璃尺寸进行设置。

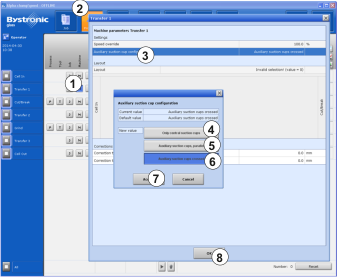

调整辅助吸盘配置
- b)
- 触摸菜单 [生产] (2)。
- c)
- 在 «输送器 X» 的 «机器» 下：触摸按键 [M] (1)；
- ⇨
- «输送器 X 机器参数» 窗口打开。
- d)
- 双击参数 «辅助吸盘配置» (3)。
- ⇨
- «辅助吸盘配置» 窗口打开。
- a)
- 触摸所需辅助吸盘配置的 (4)、(5) 或 (6) 按键；
- b)
- 触摸按键 [应用] (7)；
- ⇨
- «辅助吸盘配置» 窗口关闭。
- ⇨
- 在参数 «辅助吸盘配置» (3) 中出现选中的辅助吸盘配置。
- c)
- 触摸按键 [确定] (8)；
- ⇨
- «输送器 X 机器参数» 窗口关闭。
- d)
- 在每个输送器上进行具体任务的调整。
机械的
如果 «激活» 状态的任务需要辅助吸盘，必须将其安装在所有吸盘上并设置相应的玻璃尺寸。
- a)
- 进入危险区域。见章节 危险区域。
安装辅助吸盘
- b)
- 拧松螺栓 (1)。
- c)
- 将辅助吸盘 (3) 的扁平部份推进间隔板 (2) 的开口中。
安装辅助吸盘 (2)
- d)
- 连接空气软管 (4)。
安装辅助吸盘 (3)
- e)
- 根据玻璃定位辅助吸盘 (3) 的扁平部份（长度和角度）。
- f)
- 离开危险区域。见章节 危险区域。
