使用说明
说明
预处理单元控制装置
手动运行
打磨机 «磨边»
打磨机 «磨边»
打磨机 «磨边»

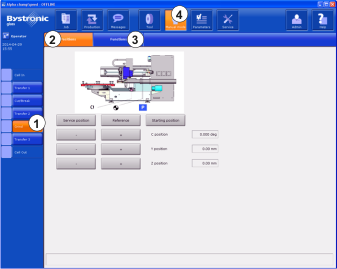

a)
触摸菜单 [手动运行] (4)。
b)
触摸按键 [磨边] (1)。
c)
触摸按键 [位置] (2) 或
d)
触摸按键 [功能] (3)。
位置

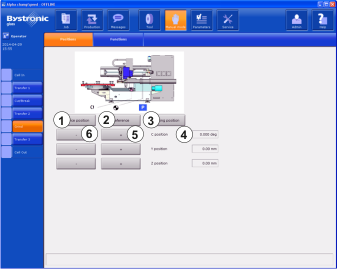

磨边位置 (1)
位置
按键/指示
说明
1
服务位置
触摸：
打磨工具移向停有转换装置的服务位置。
2
参考
触摸：
参照打磨机的所有轴。
3
基本位置
触摸：
打磨工具移向基本位置（停靠位置）。
4
C 位置指示器
C 轴当前位置指示器。
5
+
触摸并按住：
C 轴向“+”方向转动。
6
-
触摸并按住：
C 轴向“-”方向转动。
磨边位置 (2)
位置
按键/指示
说明
7
-
触摸并按住：
Y轴向“-”方向移动。
8
+
触摸并按住：
Y轴向“+”方向移动。
9
Y 位置指示器
Y 轴当前位置指示器。
10
Z 位置指示器
Z 轴当前位置指示器。
11
+
触摸并按住：
Z轴向“+”方向移动。
12
-
触摸并按住：
Z轴向“-”方向移动。
功能

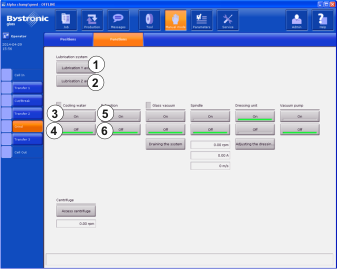

磨边功能 (1)
位置
功能
按键
说明
1
润滑系统
Y 轴润滑
触摸：
一次性润滑 Y 轴。（在生产过程中将自动触发润滑循环周期）。
2
Z 轴润滑
触摸：
一次性润滑 Z 轴。（在生产过程中将自动触发润滑循环周期）。
3
冷却水
开
触摸：
启动冷却水系统。
4
关
触摸：
关闭冷却水系统。
5
抽吸
开
触摸：
启动旋风分离器的水抽吸功能。
6
关
触摸：
关闭旋风分离器的水抽吸功能。

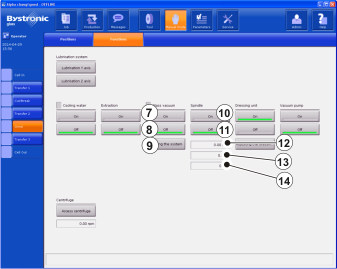

磨边功能 (2)
位置
功能
按键
说明
7
玻璃真空
开
触摸：
在玻璃下形成真空。
8
关
触摸：
释放玻璃下的真空。
9
系统排水
触摸：
使用压缩空气将真空系统中存留的水分吹入旋风分离器。
10
心轴
开
触摸：
启动心轴。
11
关
触摸：
关闭心轴。
12
...00 rpm
-
心轴当前转速。
13
...0 A
-
心轴当前电流消耗。
14
0 m/s
-
心轴当前旋转速度。
磨边功能 (3)
位置
功能
按键
说明
15
修整单元
开
触摸：
修整装置移向工作位置。
16
关
触摸：
修整装置移到静止位置。
17
放置修整石
触摸：
放置修整石
18
真空泵
开
触摸：
启动真空泵。
19
关
触摸：
关闭真空泵。
