使用说明
说明
预处理单元控制装置
手动运行
切割机/折断机 «切割/掰边»
切割机/折断机 «切割/掰边»
切割－折断机 «切割/掰边 [使用掰边板掰边]»

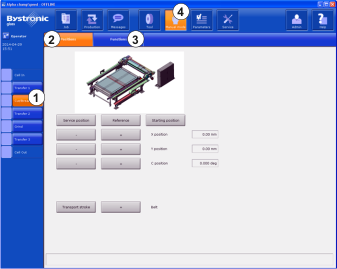

a)
触摸菜单 [手动运行] (4)。
b)
触摸 [切割/掰边] (1) 按键。
c)
触摸按键 [位置] (2) 或
d)
触摸按键 [功能] (3)。
位置
位置 [使用掰边板掰边]
位置
按键/指示
说明
1
服务位置
触摸：
切割滑车移向服务位置。
2
参考
触摸：
参照切割机的所有轴。
3
基本位置
触摸：
切割滑车移向基本位置（停靠位置）。
4
X 位置指示器
X 轴当前位置指示器。
5
Y 位置指示器
Y 轴当前位置指示器。
6
C 位置指示器
C 轴当前位置指示器。
7
-
触摸并按住：
X- /Y 轴分别运行，C 轴沿“-”方向旋转。
8
+
触摸并按住：
X- /Y 轴分别运行，C 轴沿“+”方向旋转。
13
输送行程
触摸：
传送带移动一个行程
14
+
触摸并按住：
传送带沿“+”方向移动
功能
功能 [使用掰边板掰边]
位置
功能
按键
说明
1
降下切割工具
开
触摸：
下降切割工具。
2
关
触摸：
提升切割工具。
3
润滑工具
触摸：
只要按住按键，切割油阀门就打开。
4
降下折断工具
开
触摸：
下降折断工具。
5
关
触摸：
提升折断工具。
6
真空泵
开
触摸：
启动真空泵。
7
关
触摸：
关闭真空泵。
8
玻璃真空
开
触摸：
打开真空阀。
9
关
触摸：
关闭真空阀
